WBD 电池特点
- 可靠性高、使用寿命长，特殊的密封结构和阻燃外壳，在使用过程中不会产生泄漏电解液的缺陷，更不会发生火灾。
- 不需维护，电池在整个使用寿命期间无需加水补液。
- 满荷电出厂，无流动的电解液，运输安全。
- 自放电小，20℃下每月的自放电率不大于3%。
- 电池寿命长，可浮充使用和循环使用

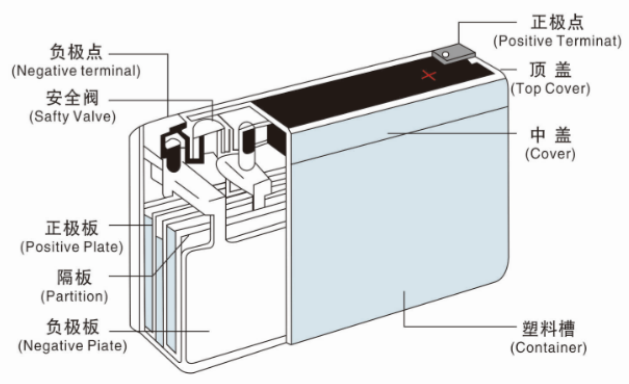

WBD电池结构
对电池来讲很重要，不正确的充电方法会对电池过充或欠充，影响电池的性能和寿命。常用的充电方法有以下两种:
- A. 恒压限流充电
- B. 恒流充电
A. 恒压充电
对阀控铅酸电池，该充电方法是最好的充电方法。控制的充电电压与环境温度和电池的使用方式有关。
备用电池充电：2.23 ~2.30/单格，在25℃时，
循环用电池充电：2.40~2.50/单格，在25℃时。
注：最大开始充电电流一般定为不大于0.3CA。

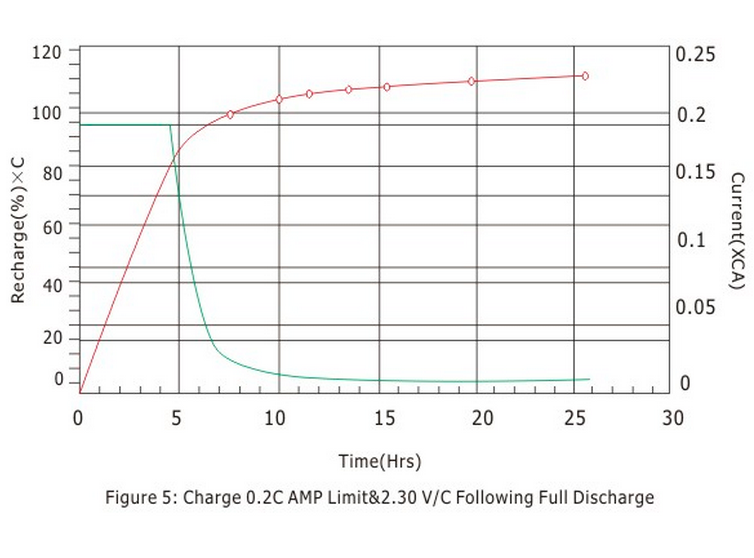

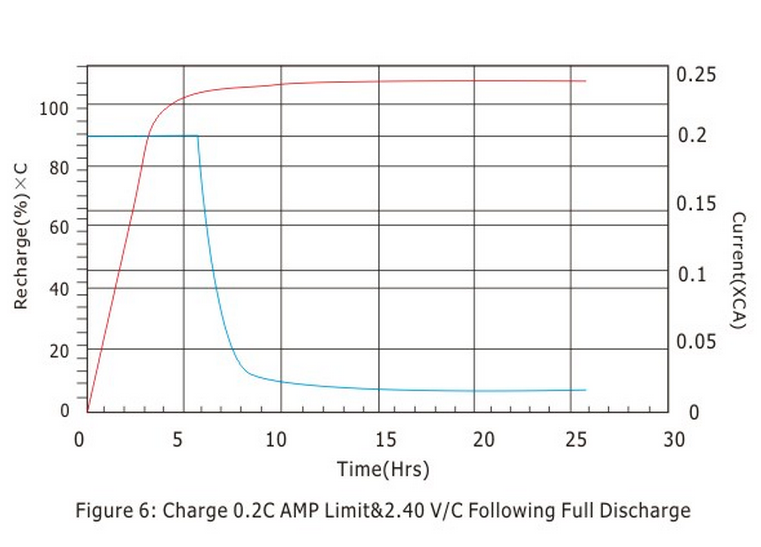

(图 5、6)为电池充电曲线图，由图可以看出，在25℃下当电池的充电电压为2.30V/单格时，电池充满电时，充电电流下降为0.5~4mA/AH，保持不变。当电池充电为2.40V/单格时，电池充满电时，充电电流下降为3~10MA/AH，保持不变。
B. 恒流充电
使用该方法对电池充电时，注意电池充满电时必须立即切断充电电源，否则会造成电池过充电，而损害电池性能和寿命，采用恒电流充电时，充电电流一般不大于0.1CA，当充电电量达到上一次电池放电量的1.07~1.15倍时，即对电池充足电。
温度对电池充电电压的影响：由于化学反应随温度的升高而加速，随温度的降低而变慢。
充电时间
对备用的电池来讲，当电池供电后，对电池重新充满电所需要的时间，一般不少于24h。对循环用电池来讲，如果知道上一次的放电量及初始充电电流，可以按如下公式计算出环境温度为25℃时需要的充电时间。
- 当放电电流大于25CA时： Tch = Cdis/I + 3 ~5
- 当放电电流小于0.25CA时： Tch=Cdis/I +6~10
注： Tch = 电池充满电所需的充电时间（小时）
Cdis = 电池上一次放电的电量（安时）
I = 最大初始充电电流（安培）
电池应贮存在低温（-15-40℃）干燥清洁的房间，避免阳光直射。
电池在放置过程中，由于自放电而损失容量，其第一次放电容量会比额定容量低，一般经 过2—3个充放电循环后就可以达到其额定容量。
当电池长期放置不用时，需定期对电池补充电，其补充电周期见 (表1)
| 表1 | |
| 存储温度 | 补充电周期 |
| 低于 20 oC(68oF): | 12个月 |
| 20 到30oC(68 to 86oF): | 6个月 |
| 30到 40oC(86 to 104oF): | 3个月 |
